Этот раздел сайта нашей проектной мастерской содержит информацию о ключевых понятиях и определениях касающихся архитектурного творчества.

Архитектура

Проектирование

Генплан

Архитектурное решение здания

Планировочная схема здания

Фасад здания

Разрез здания

Архитектурная визуализация

Основные положения проектирования жилых и общественных зданий

Генплан

пример генплана

Генеральный план — архитектурный чертеж, представляющий собой масштабное изображение проектируемого (реконструируемого) здания, сооружения или комплекса на геоподоснове со схематичным обозначением входов и подъездов к нему, элементов благоустройства и озеленения на прилегающем участке, транспортных путей.

Чаще всего генплан представляет собой вид сверху, но в отдельных случаях совмещается с планом первого этажа (так называемый «вскрытый план») проектируемого здания.

Наиболее часто применяемые масштабы для генпланов 1:2000, 1:500, 1:200.

В архитектурном проекте образует самостоятельный раздел Генплан или ГП.

Красные линии

Красные линии — линии, которые обозначают существующие, планируемые (изменяемые, вновь образуемые) границы территорий общего пользования, границы земельных участков, на которых расположены линии электропередачи, линии связи (в том числе линейно-кабельные сооружения), трубопроводы, автомобильные дороги, железнодорожные линии и другие подобные сооружения (линейные объекты).

В узком смысле - линии ограничения застройки. Красные линии имеют чётко прописанный юридический статус и, тем самым, являются одним из наиболее эффективных средств закрепления положений и проектных решений, заложенных в проектах планировки и генеральном плане города. Если красная линия (линия ограничения застройки; линии строительных кварталов; полосы отвода железных дорог и т.д.) проходит через земельный участок, то земельный участок как правило распадается на две зоны с различным юридическим статусом и режимом разрешённого использования.

Красные линии не стоит путать с линиями застройки, де-факто сформировавшимися «фронтами» застройки, хотя при интенсивном освоении городских территорий разница между этими понятиями нивелируется.

Архитектурное решение здания

Архитектурное решение здания (архитектура здания) – авторский замысел объекта с комплексным решением функциональных, конструктивных, и эстетических требований к нему, а также социальных, экономических, санитарно-гигиенических, экологических,
инженерно-технических аспектов, зафиксированный в архитектурной части документации для строительства (проекта) и реализуемый при строительстве. Его главными разделами являются
архитектурно-художественное, архитектурно-планировочное и конструктивное решения.

Планировочная схема здания

Планировочная схема здания – структура плана, в которой определено размещение основных помещений и их конфигурация с учетом предполагаемой конструктивной схемы здания.

Функционально-планировочное решение здания – решение поэтажных планов, где определены набор помещений, их назначение и функциональные взаимосвязи.

Фасад здания

пример фасада здания

Фасад (фр. facade — наружная сторона здания) — наружная, лицевая сторона здания. Также фасадом называют чертёж ортогональной проекции здания на вертикальную плоскость. Формы, пропорции, декор фасада определяются назначением архитектурного сооружения, его конструктивными особенностями, стилистическим решением его архитектурного образа.

Различают фасады:

Разрез здания

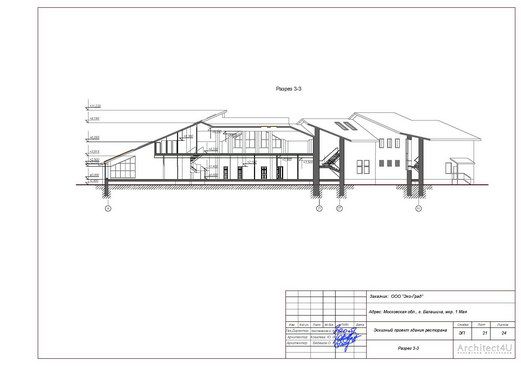

пример разреза здания

Разрез-фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей. Служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения.

Типы разрезов

Простой разрез — для формирования используется одна плоскость.

Сложный разрез — для формирования используются две и больше секущих плоскостей.

Ступенчатый разрез — для формирования используются две и более параллельные плоскости.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекции разрезы разделяются на:

Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции.

Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции.

Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.

В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы:

Продольные — секущая плоскость направлена вдоль длины или высоты предмета.

Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.

В зависимости от полноты изображения разрезы бывают:

Полные — секущая плоскость пересекает весь предмет и изображение внутреннего его строения показывается по всему сечению.

Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией.

Графическая часть отображает принятые технические и иные решения и выполняется в виде чертежей, схем, планов и других документов в графической форме. В целях реализации в процессе строительства архитектурных, технических и технологических решений, содержащихся в проектной документации на объект капитального строительства, разрабатывается рабочая документация, состоящая из документов в текстовой форме, рабочих чертежей, спецификации оборудования и изделий.

Архитектурная визуализация

Архитектурная визуализация – графическое отображение объекта или градостроительной ситуации в архитектуре. Обладает определенной степенью информативности и позволяет наиболее полно представить внешние характеристики будущего сооружения. Является эффективной формой демонстрации конкурсных проектов, создания презентаций в области проектирования и строительства.

Архитектурная визуализация стала специальным направлением в работе архитекторов и 3D-дизайнеров. На сегодняшний день архитектурная визуализация как конечный продукт должна сочетать в себе не только информативную ценность в виде изображения проектируемых архитектурных форм «как есть», но и художественную ценность с точки зрения композиции, постановки света и грамотной подачи архитектурных элементов.

Возможности современных вычислительных алгоритмов (методов рендеринга) и компьютерных мощностей позволяют создавать полностью фотореалистичные изображения архитектурных форм, что особенно важно при визуализации объекта в сложившейся застройке или на существующей местности. Таким образом, на данный момент архитектурная визуализация включает в себя множество разнообразных задач как для строителей и архитекторов, так и для рекламной и творческой сферы. Такой широкий спектр возможностей архитектурной визуализации создал условия для развития этого направления компьютерной графики в отдельную отрасль сервиса и услуг на мировом рынке.

Виды визуализаций

Ручная графика. Изображения, созданные вручную с соблюдением принципов начертательной геометрии. Впоследствии могут подвергаться компьютерной пост-обработке.

Компьютерная графика. Статическая векторная или растровая графика либо анимация, получаемая в результате просчёта (рендеринга) компьютерной модели визуализируемого объекта специальной программой. Для выполнения архитектурной визуализации чаще всего используется следующее программное обеспечение: ArchiCAD, Artlantis R, 3ds Max, AutoCAD, SketchUp, Maya, Cinema 4D, SolidWorks, V-Ray, Blender и другие. На сегодняшний день одним из популярных методов работы в области архитектурной визуализации является удалённое проектирование. Сетевые ресурсы, базы данных проектировщиков доступны для всех пользователей, заинтересованных в сотрудничестве в этой области компьютерной графики.

Стоимость визуализации
