Проект теннисного клуба на 6 кортов

Проектирование зданий
Местоположение Красногорский р-он
Проектирование 2016 г.
Заказчик Частное лицо
Общая площадь 5 835,0 кв.м

Участок под проектируемое здание теннисного клуба расположен в Красногорском районе, вблизи деревни Поздняково. Общая площадь земельного участка составляет 1,15 Га. Эскизный проект выполнен в соответствии со СНиП и техзаданием заказчика. Объемно-лланировочное решение теннсиного клуба - двухэтажное здание. На первом этаже запроектированы: вестибюль с зоной ресепшн, помещением охраны, магазин, санузлы, 6 теннисных кортов с тренерскими, мужские, женские, детские раздевалки, медпункт, отдельный блок VIP с сауной. Второй этаж - холл, помещения администрации, санузлы, кафе, тренажерные залы. Конструктив - металлокаркас. Фундамент - монолитная ж/б плита. Ограждающие конструкции - алюминиевые панели типа сэндвич.

ситплан
Схема размещения объекта на карте Москвы
ситплан 2
Генеральный план



фото
Фотофиксация существующего положения. Вид 1
фото
Фотофиксация существующего положения. Вид 2
Визуализация теннисного клуба со стороны подъезда
Визуализация теннисного клуба со стороны подъезда

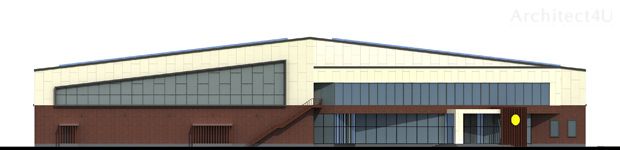

Главный фасад
Главный фасад
План здания на отметке +0.000
План здания на отметке +0.000
фото

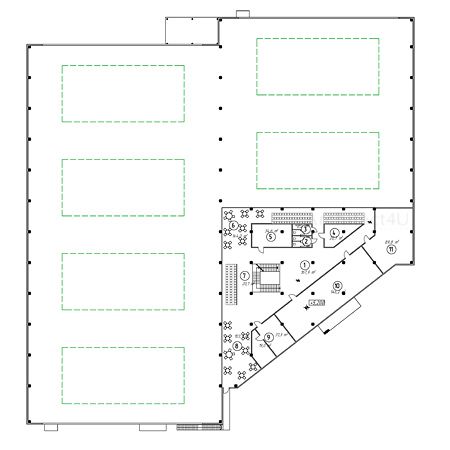

План здания на отметке +5.200
Вид с высоты птичьего полета
Вид с высоты птичьего полета
Входная группа
Входная группа
