Проект металлической лестницы

Индивидуальное проектирование частных загородных домов

За долгие годы работы приходилось проектировать лестницы различной конфигурации и из различных материалов. Проектировали как в составе основного проекта дома, так и отдельно, делая привязку к существующей планировки помещений дома.

На данной странице вы можете ознакомиться с составом проекта конструктивных решений металлической лестницы.

Что включает проект металлической лестницы

Приводим список чертежей, которые должны быть в рабочем проекте.

  • титульный лист (обложка)
  • ведомость рабочих чертежей
  • общие указания
  • общая спецификация на все элементы
  • опалубочный план плиты перекрытия на отметке уровня второго этажа
  • план армирования плиты перекрытия с учетом устройства лестницы
  • закладные детали в плите перекрытия на отметке уровня второго этажа
  • схема несущих металлических элементов лестницы
  • сечение по колонне, узлы
  • схема металлических ступеней лестницы
  • разрезы
  • спецификация сборочных единиц
  • схема отделки лестницы
  • сечения

Пример проекта металлической лестницы на второй этаж в частном доме

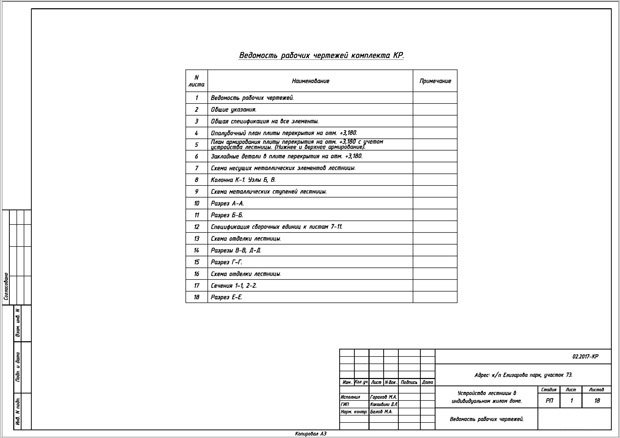

ведомость чертежей проекта лестницы
Ведомость рабочих чертежей. Рабочий проект лестницы

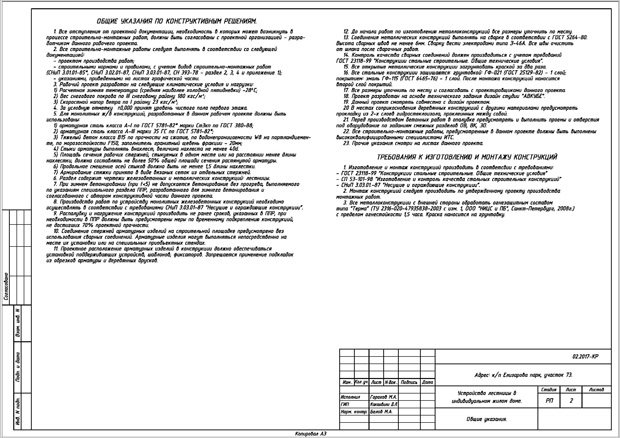

общие указания
Общие указания

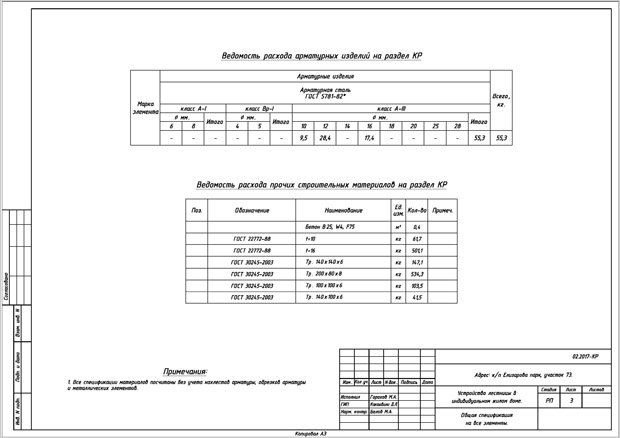

общая спецификация на все элементы
Общая спецификация на все элементы лестницы
Опалубочный план
Опалубочный план плиты перекрытия. Устройство лестницы в индивидуальном жилом доме
план армирования плиты
План армирования плиты перекрытия на отметке уровня второго этажа

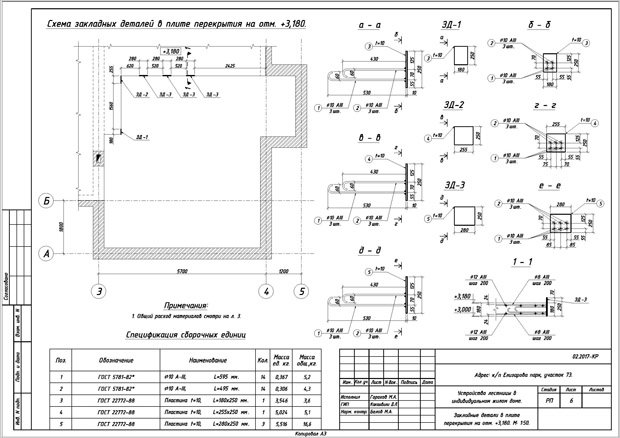

закладные детали для крепления лестницы
Закладные детали в плите перекрытия для монтажа лестницы
схема несущих элементов лестницы
Схема несущих металлических элементов лестницы

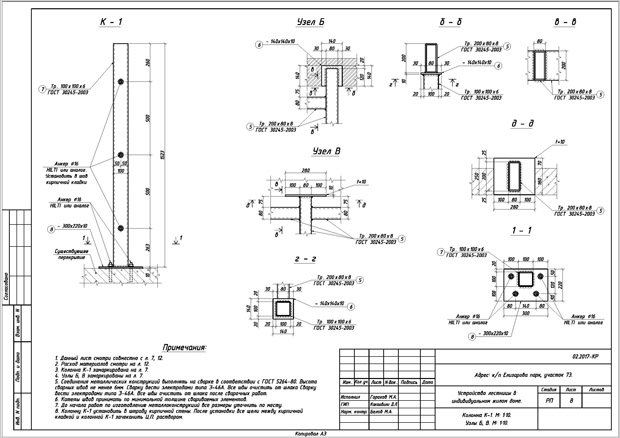

колонна лестницы. узлы
Колонна, узлы
схема металлических ступеней лестницы
Схема металлических ступеней лестницы
разрез
Разрез А-А по лестнице

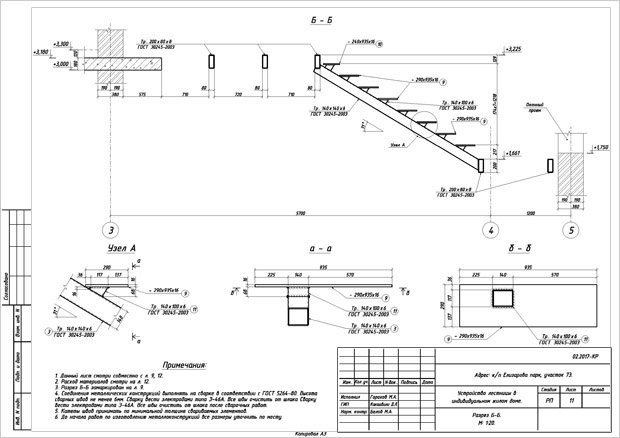

разрез
Разрез Б-Б по лестнице

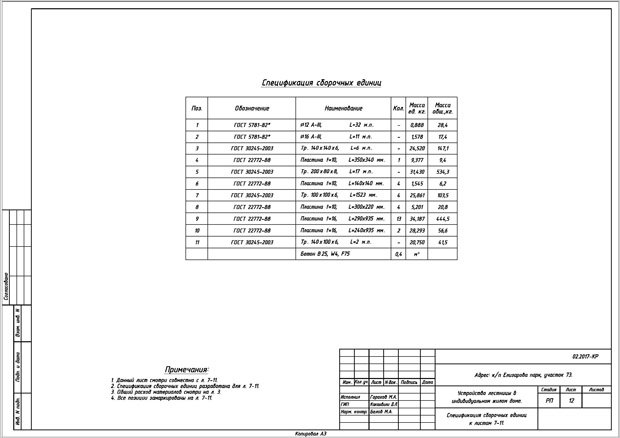

спецификация лестницы
Спецификация сборочных единиц

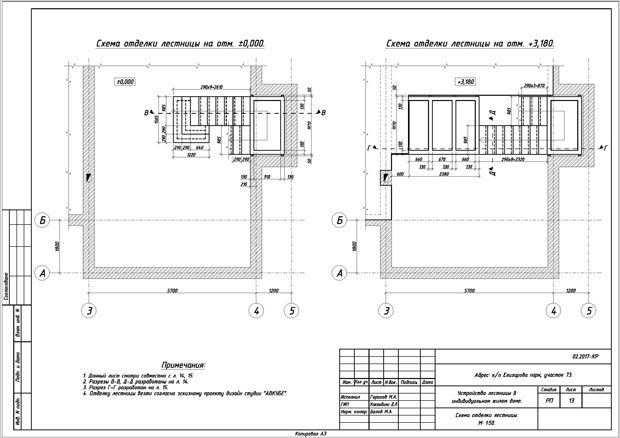

отделка лестницы
Схема отделки лестницы
разрезы
Разрезы. Проект конструктивных решений лестницы
разрезы
Разрез Г-Г. Проект конструктивных решений лестницы

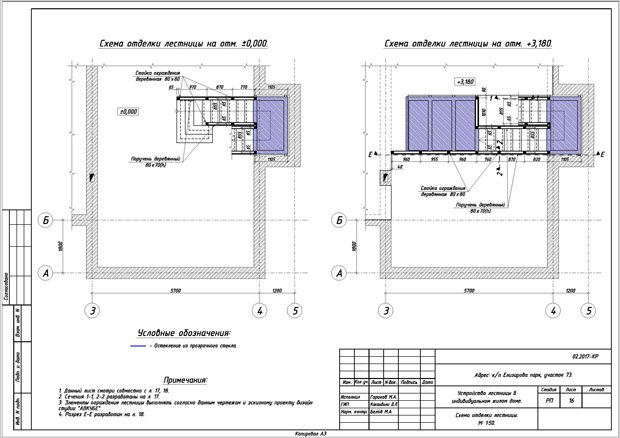

отделка лестницы - чертежи
Схема отделки лестницы в М 1:50

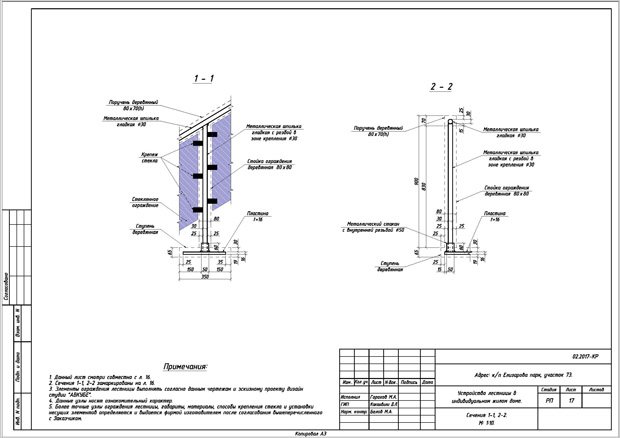

сечения. решение ограждения лестницы
Сечения. Решение ограждения металлической лестницы

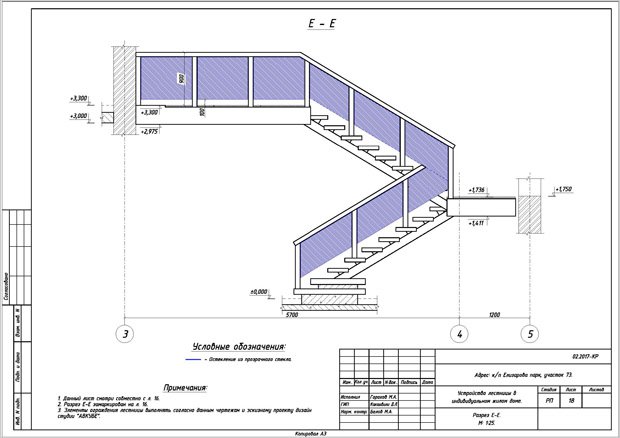

разрез е-е
Разрез Е-Е с ограждением

  • Вы ознакомились с составом проекта конструктивных решений металлической лестницы в частном жилом доме
