Состав проекта инженерных решений

Индивидуальное проектирование частных жилых домов

Водоснабжение и канализация

Что входит в состав проекта

Ниже приводим список, что включает в себя проект водоснабжения и канализации.

  • общие данные
  • принципиальная схема
  • схема разводки труб канализации и водопровода в аксонометрии
  • поэтажные планы системы водоснабжения
  • поэтажные планы системы канализации
  • спецификации

Пример проекта водоснабжения и канализации (РП)

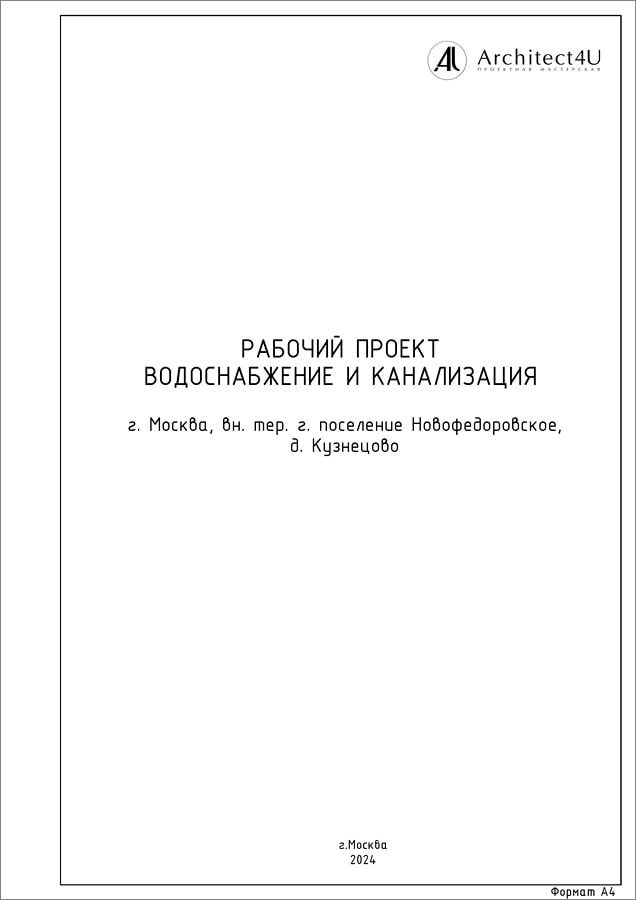

обложка
Титульный лист
ведомость чертежей

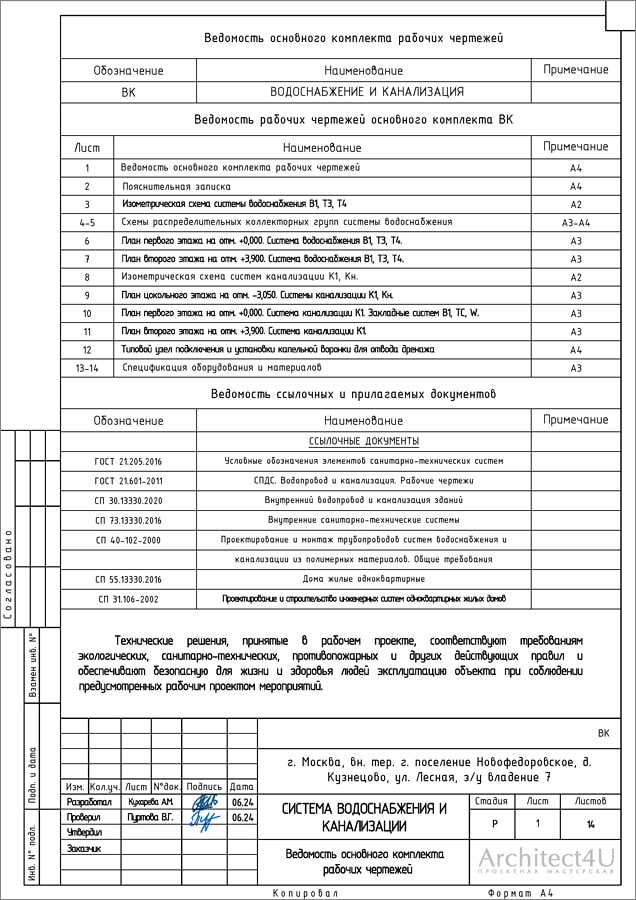

Ведомость чертежей
пз

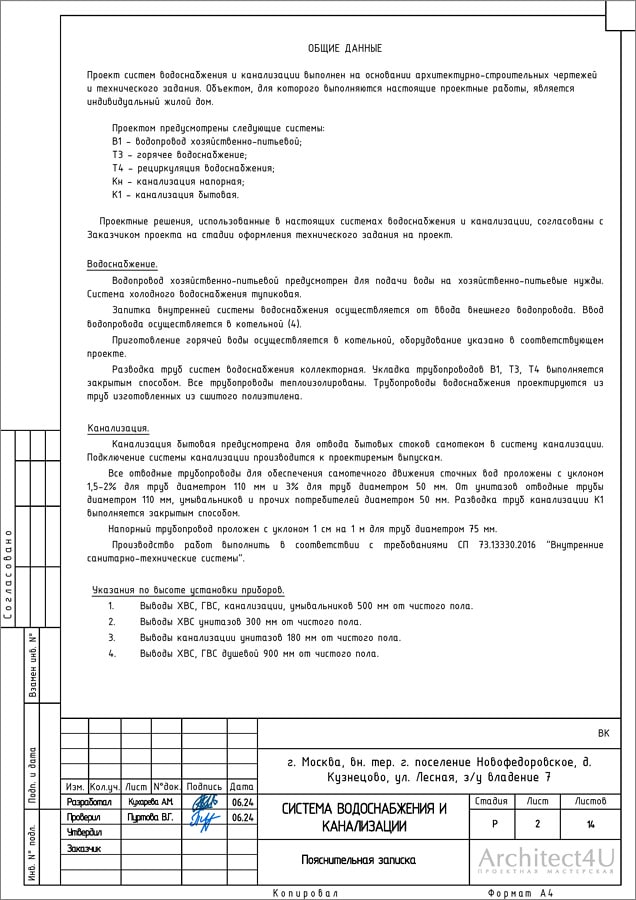

Пояснительная записка

Аксонометрическая схема

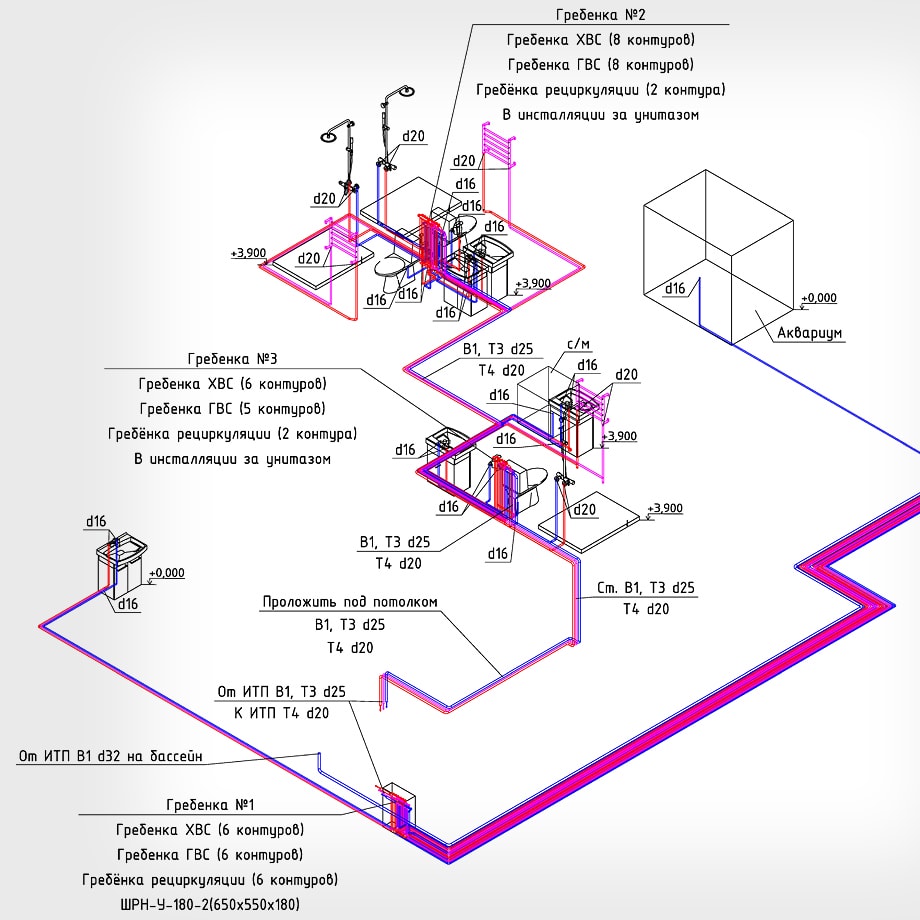

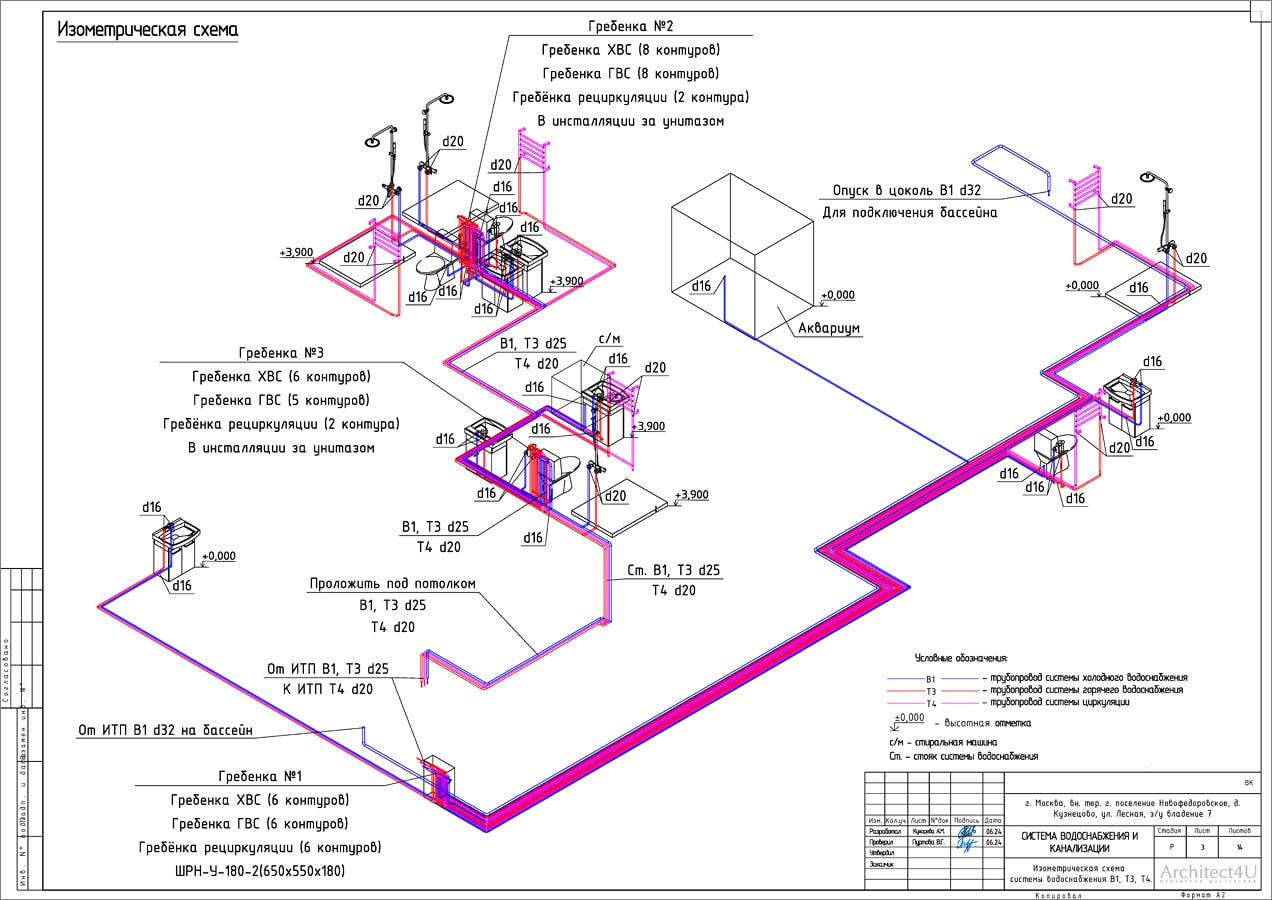

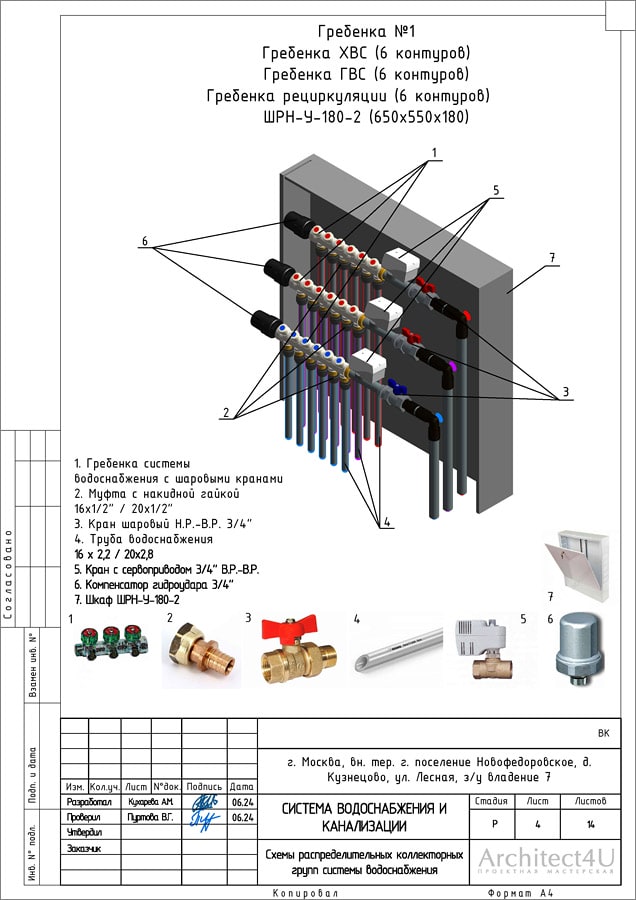

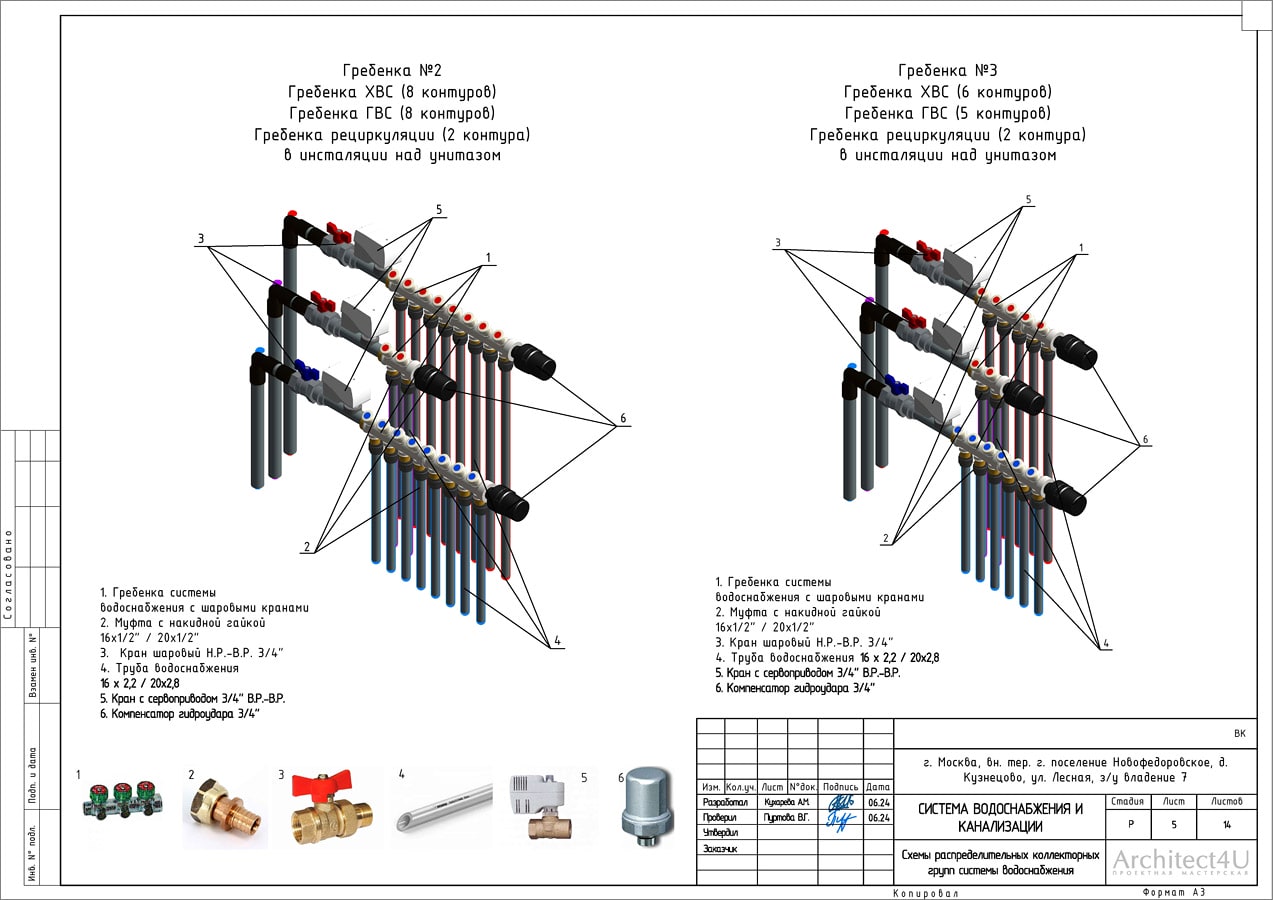

Аксонометрическая схема. Водоснабжение
План системы водоснабжения
План системы водоснабжения. Подвал

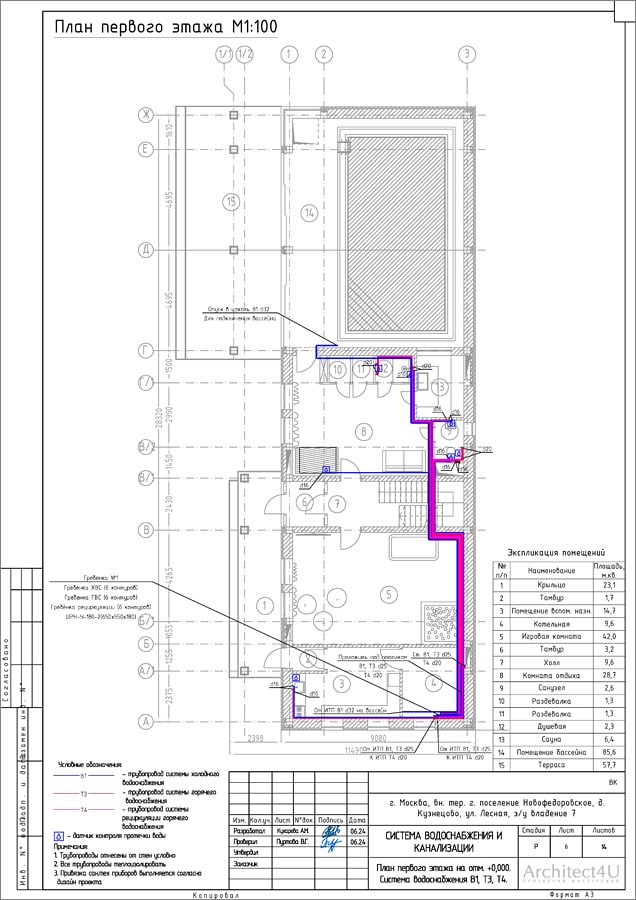

План системы водоснабжения. 1 этаж
План системы водоснабжения. 1 этаж

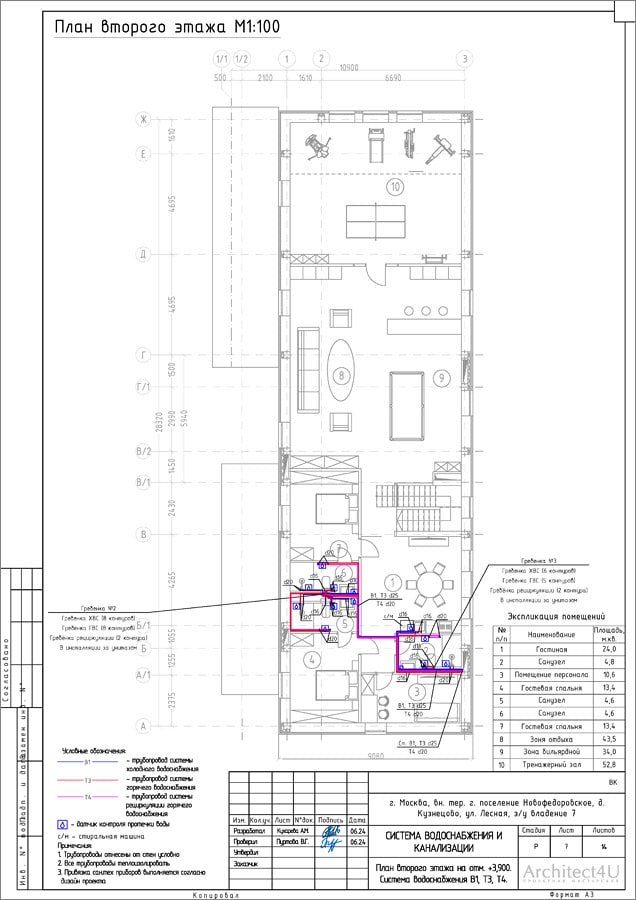

План системы водоснабжения. 2 этаж
План системы водоснабжения. 2 этаж

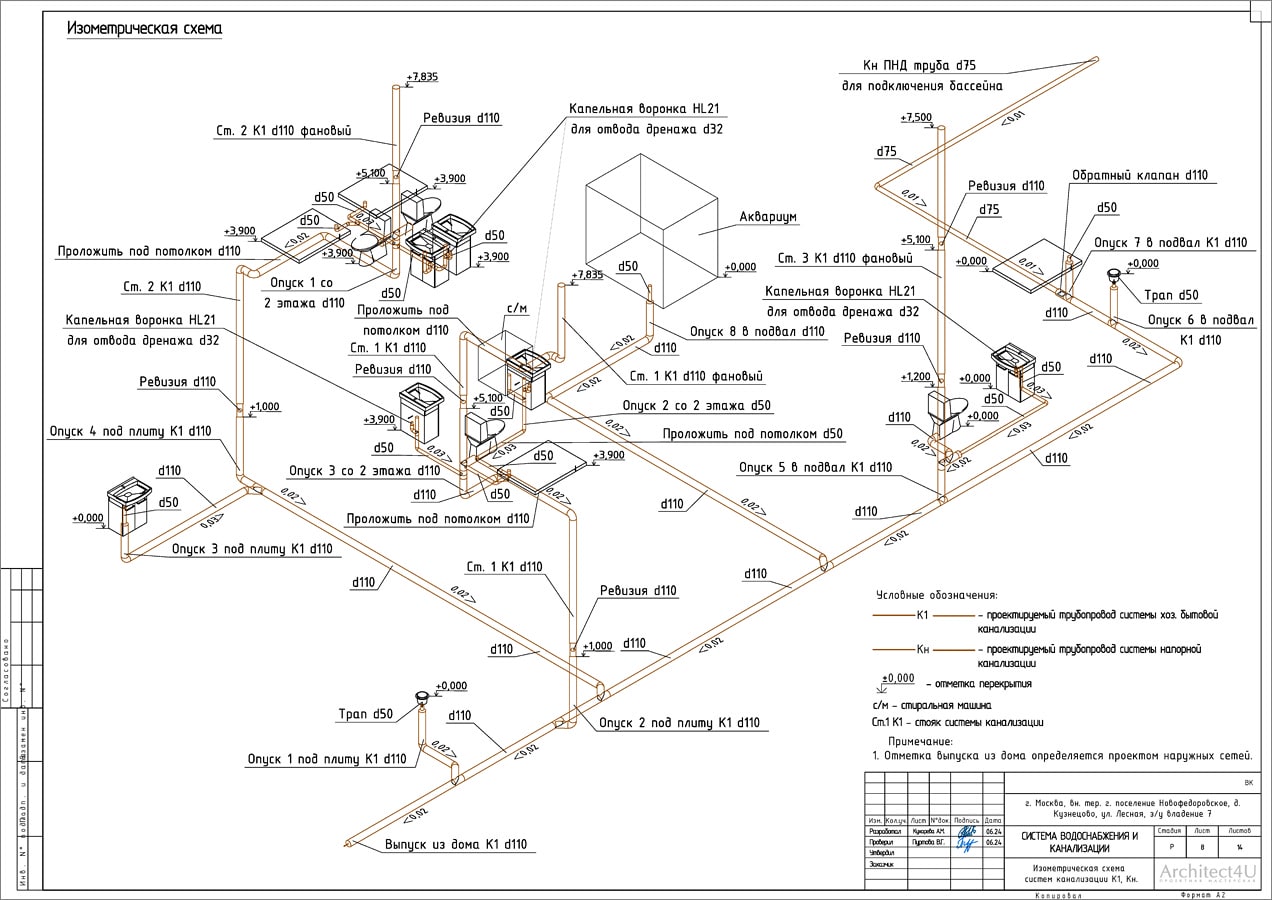

Аксонометрическая схема. Канализация
Аксонометрическая схема. Канализация

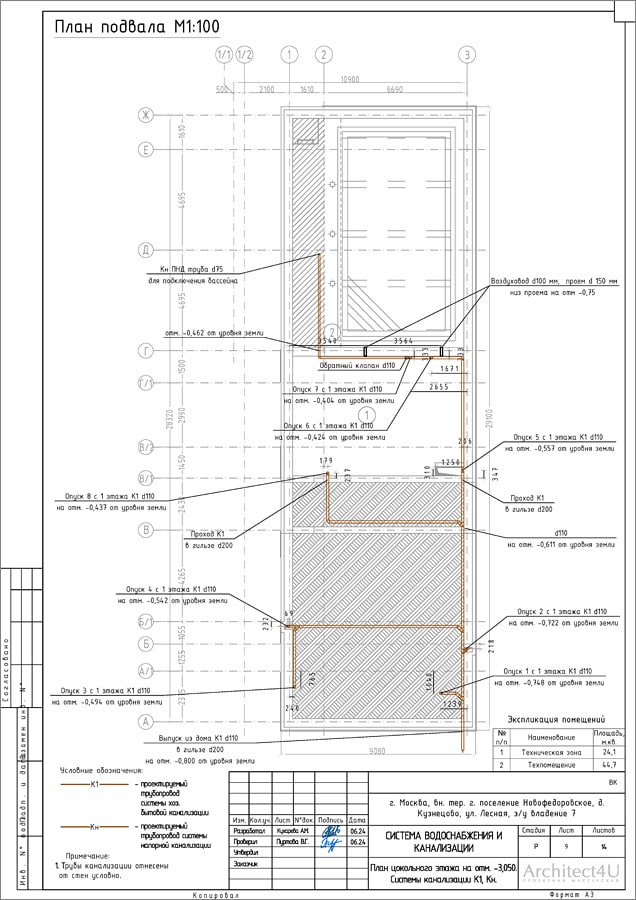

План системы канализации. Подвал
План системы канализации. Подвал

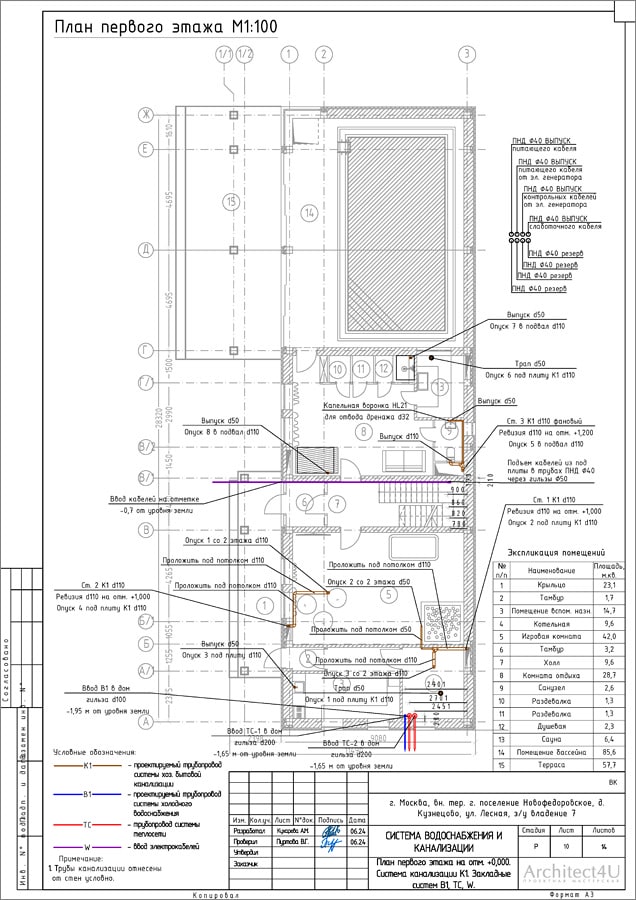

План системы канализации. 1 этаж
План системы канализации. 1 этаж

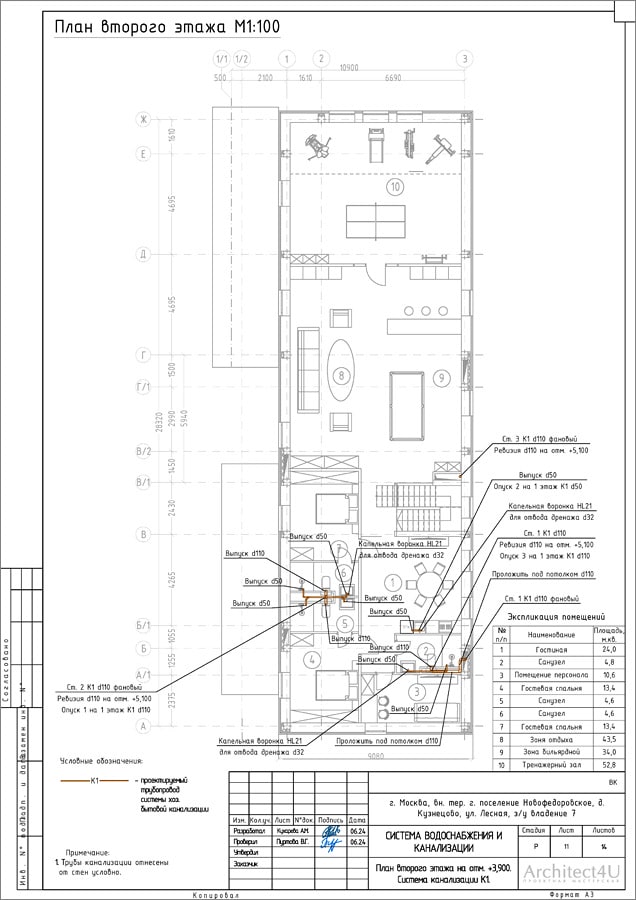

План системы канализации. 2 этаж
План системы канализации. 2 этаж

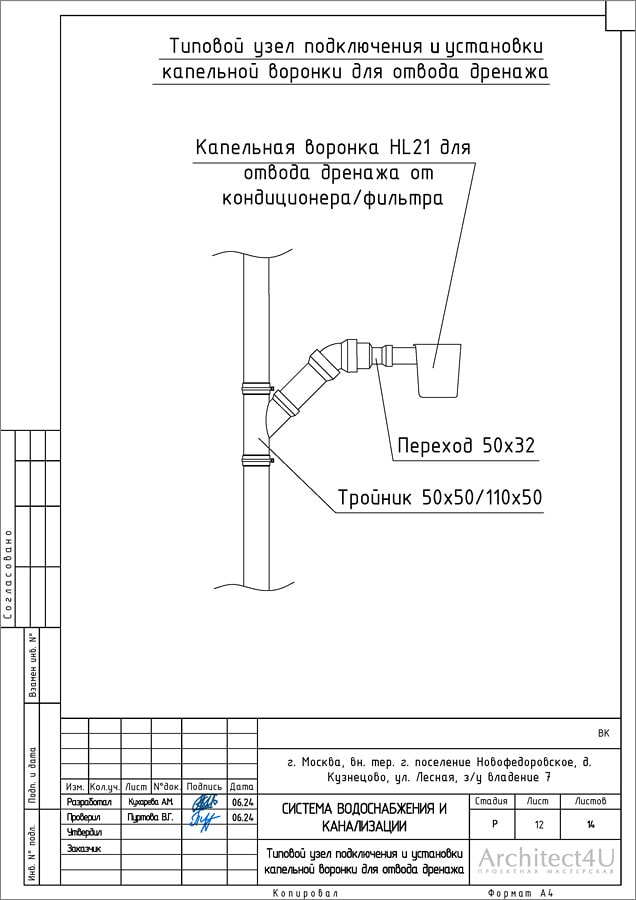

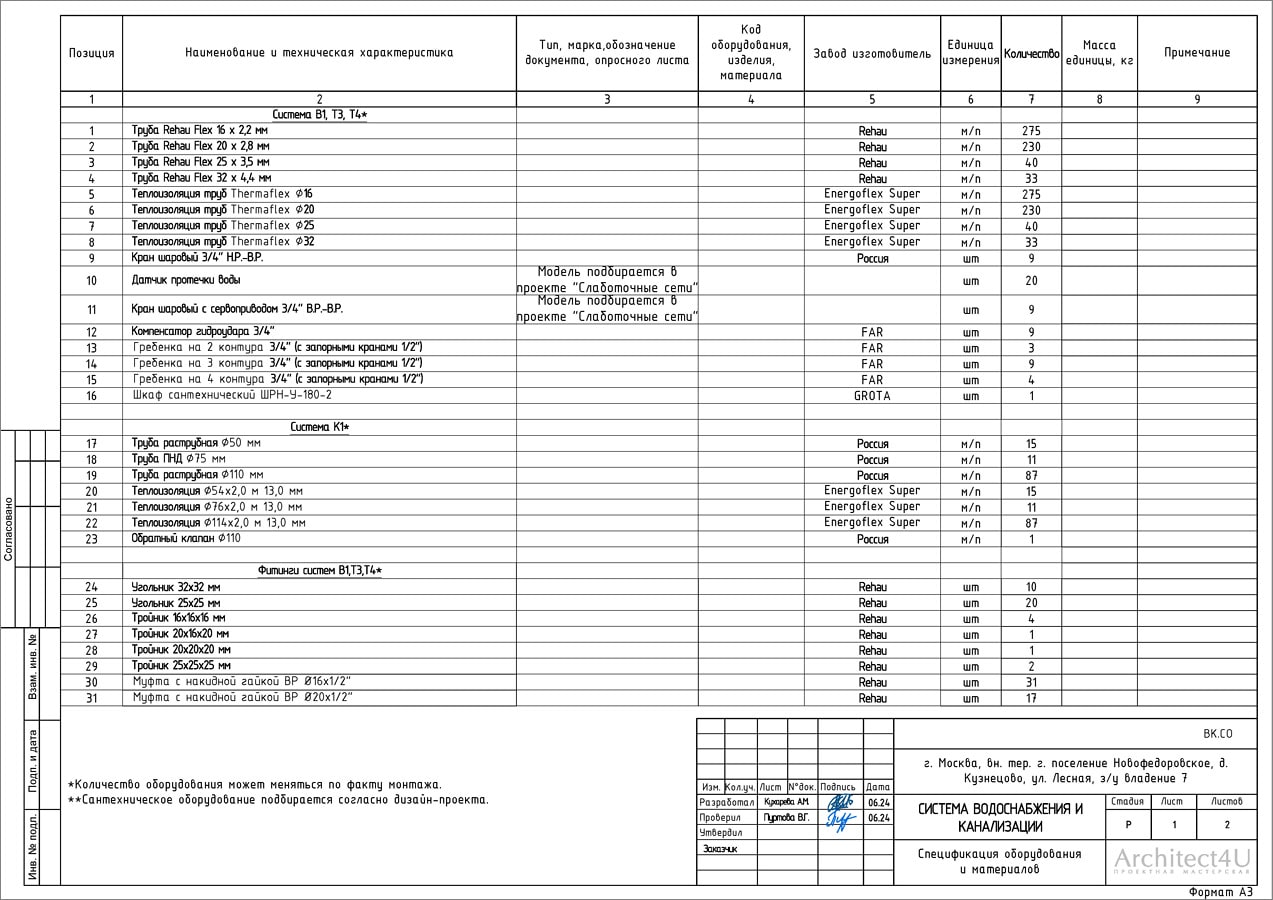

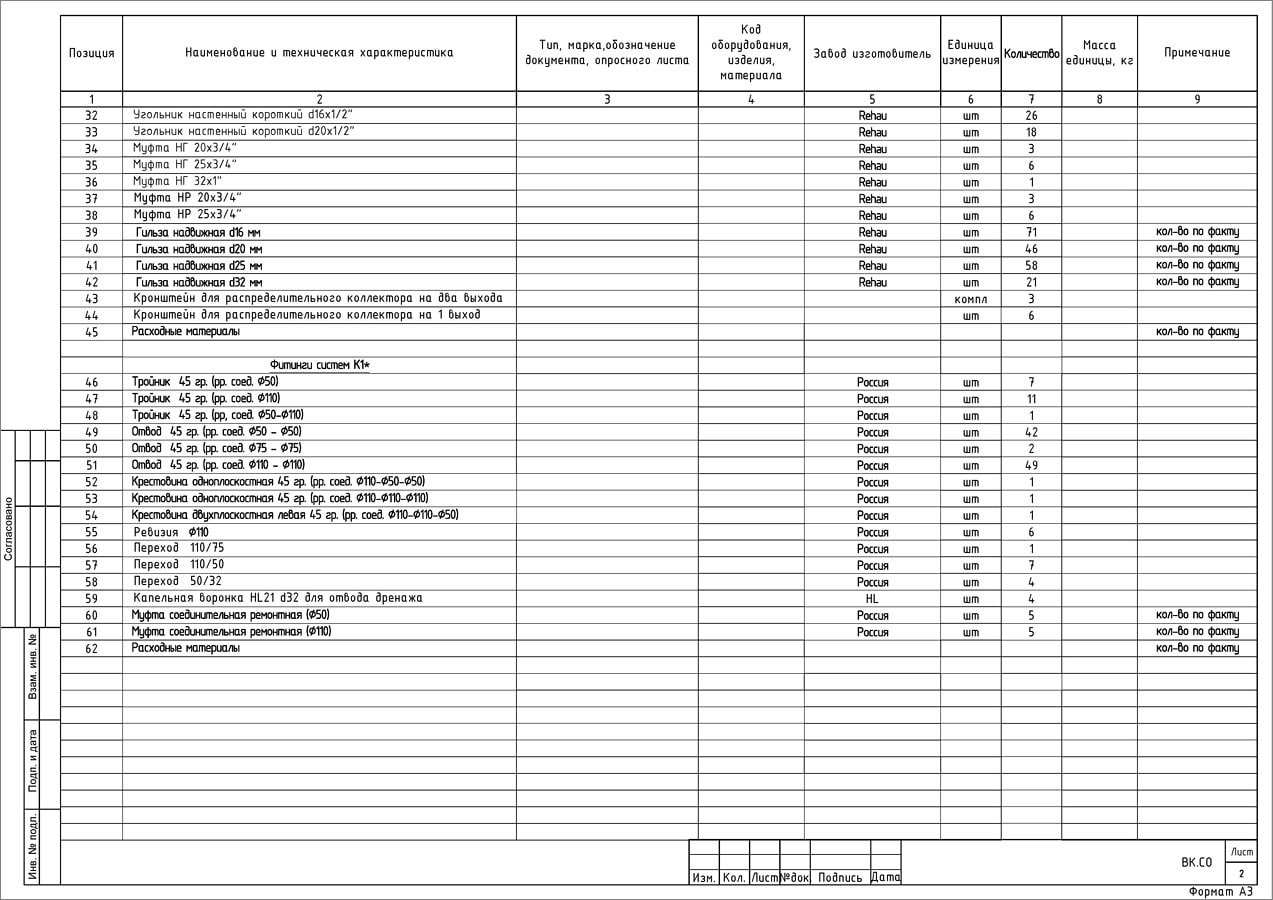

Спецификация оборудования и материалов
Спецификация оборудования и материалов
Спецификация оборудования и материалов
Спецификация оборудования и материалов

  • Вы ознакомились с составом проекта водоснабжения и канализации
